Doran Corporate – Drone GPRÂ merupakan teknologi yang memanfaatkan drone untuk membantu mendeteksi kondisi di bawah permukaan tanah tanpa harus melakukan penggalian. Teknologi ini menggabungkan UAV dengan sensor radar khusus untuk mendukung survei geofisika, eksplorasi geologi, hingga penelitian arkeologi. Lantas, apa itu drone GPR, bagaimana cara kerjanya, dan apa saja manfaatnya? Simak selengkapnya di bawah ini!

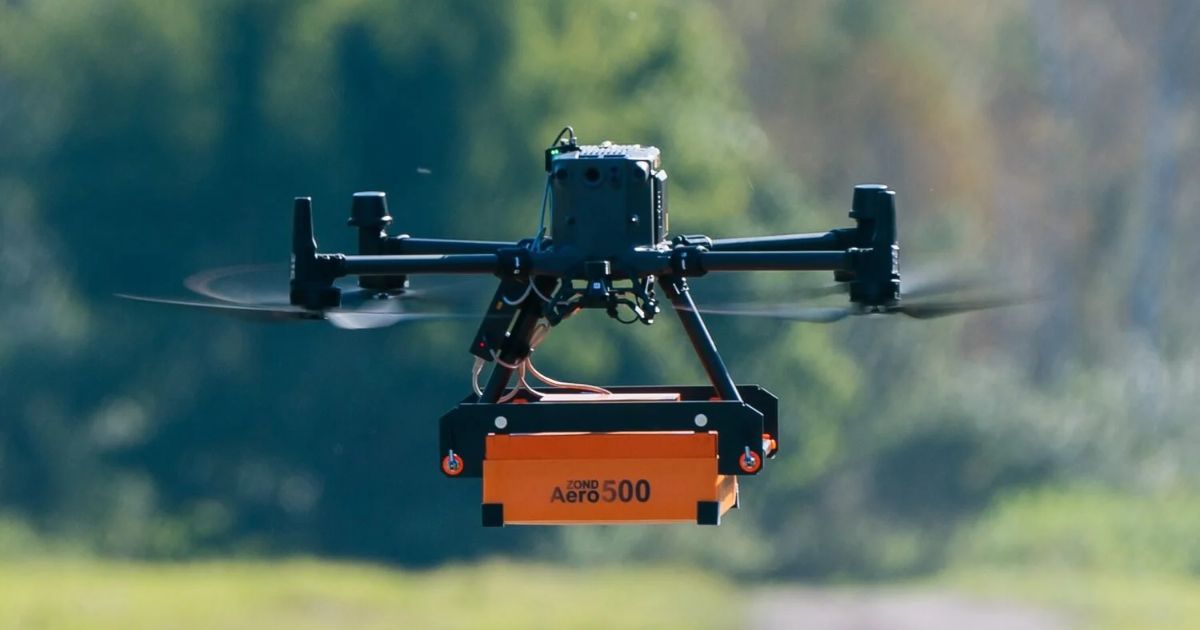

Apa Itu Drone GPR?
Drone GPR (Ground-Penetrating Radar) merupakan teknologi yang memungkinkan survei bawah permukaan tanah dilakukan menggunakan drone dan sensor radar khusus tanpa harus membawa antena radar langsung di atas tanah sepanjang jalur survei. Teknologi ini memanfaatkan gelombang elektromagnetik untuk mendeteksi perbedaan karakteristik material di bawah permukaan.
Ketika gelombang mengenai batas material dengan sifat elektromagnetik berbeda, sebagian energinya akan dipantulkan kembali dan direkam oleh antena. Dalam pengoperasiannya, sensor GPR dipasang atau digantung pada platform UAV yang bergerak mengikuti jalur survei yang telah direncanakan.
Data radar kemudian direkam bersama informasi posisi untuk diproses lebih lanjut menjadi gambaran kondisi bawah permukaan. Sejumlah penelitian menunjukkan bahwa sistem UAV-mounted GPR berpotensi digunakan untuk mendeteksi target terkubur dan menghasilkan citra bawah permukaan. Meski demikian, teknologi ini masih memiliki tantangan teknis yang perlu dipertimbangkan saat merencanakan survei.
Baca juga: Apa Itu Drone Otonom: Drone dengan Sistem Otomatis

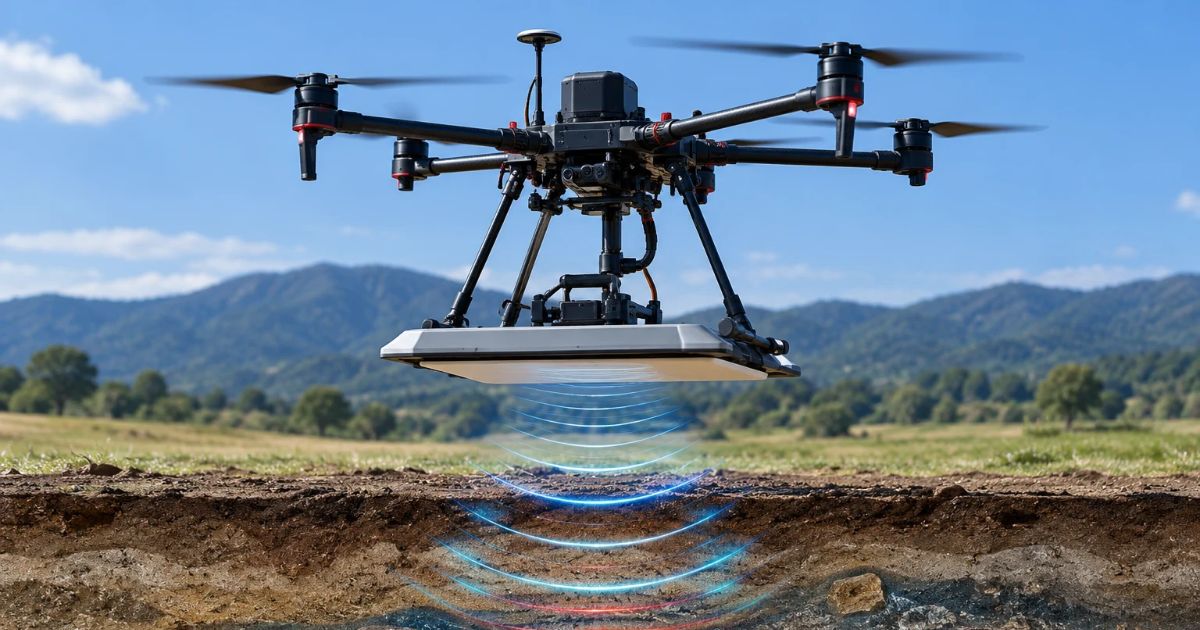

Bagaimana Cara Kerja Drone GPR?
Cara kerja drone GPR melibatkan pengiriman gelombang elektromagnetik, penerimaan pantulan, dan pengolahan data untuk membantu menginterpretasikan kondisi bawah permukaan. Berikut tahapan umumnya.
1. Sensor Memancarkan Gelombang Elektromagnetik
Antena GPR memancarkan gelombang elektromagnetik ke arah permukaan tanah. Karakteristik sinyal, termasuk frekuensi yang digunakan, memengaruhi kemampuan sistem dalam mendeteksi struktur bawah permukaan. Pemilihan frekuensi perlu mempertimbangkan kebutuhan survei.
Secara umum, frekuensi yang lebih rendah dapat mendukung penetrasi lebih dalam, sedangkan frekuensi yang lebih tinggi dapat memberikan detail yang lebih baik pada target tertentu. Hasil sebenarnya tetap bergantung pada kondisi tanah, karakteristik target, dan konfigurasi sistem.
2. Gelombang Berinteraksi dengan Material Bawah Tanah
Ketika gelombang merambat melalui tanah, sebagian energinya dapat dipantulkan pada batas material yang memiliki perbedaan sifat elektromagnetik. Pantulan tersebut dapat berkaitan dengan perubahan lapisan tanah, rongga, struktur terkubur, atau objek lain yang menghasilkan respons radar yang dapat dibedakan dari lingkungan sekitarnya. Namun, respons radar bukan identifikasi otomatis terhadap suatu objek. Data perlu dianalisis untuk menilai apakah pola pantulan yang muncul sesuai dengan target yang dicari.
3. Antena Merekam Pantulan Radar
Gelombang yang kembali diterima antena kemudian direkam sebagai data radar. Posisi drone, ketinggian antena, orientasi sensor, dan kestabilan jalur penerbangan menjadi faktor penting karena semuanya dapat memengaruhi interpretasi data.
Pada sistem GPR berbasis drone, jarak antara antena dan permukaan tanah menjadi tantangan tersendiri. Antena yang terangkat dari tanah dapat mengalami kehilangan sinyal dan perubahan karakteristik pantulan dibandingkan sistem GPR yang beroperasi dekat dengan permukaan.
4. Data Diolah Menjadi Informasi Bawah Permukaan
Data radar yang terkumpul diproses menggunakan metode yang sesuai, misalnya koreksi waktu, penyaringan gangguan, penguatan sinyal, dan konversi waktu tempuh menjadi estimasi kedalaman apabila kecepatan rambat gelombang dapat ditentukan atau diperkirakan secara memadai.
Hasil pengolahan dapat berupa radargram atau representasi data radar yang membantu peneliti menginterpretasikan lapisan dan anomali bawah permukaan. Untuk memperoleh interpretasi yang dapat dipertanggungjawabkan, hasilnya dapat dibandingkan dengan informasi lapangan, pengukuran GPR dari darat, atau metode investigasi lain yang sesuai.
Baca juga: Apa Itu Drone Surveillance dan Bagaimana Cara Kerjanya?

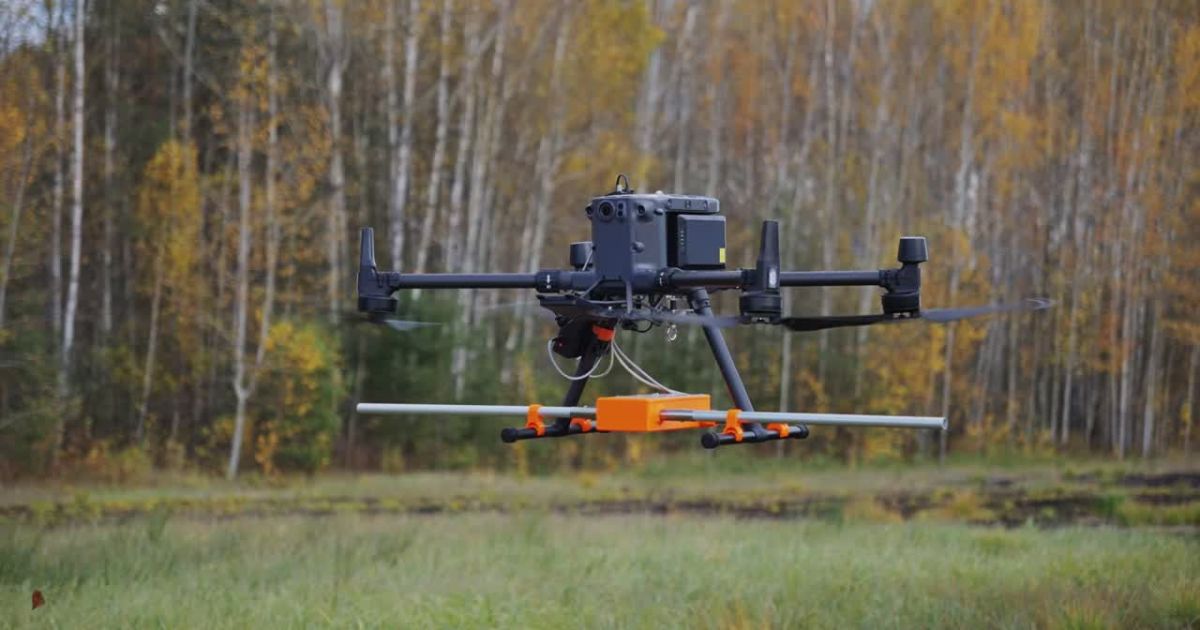

Fungsi Drone GPR
Drone GPR dikembangkan untuk mendukung survei bawah permukaan tanah, terutama ketika akses di lapangan terbatas atau penggunaan sistem radar berbasis darat menghadapi kendala. Teknologi ini berpotensi dimanfaatkan dalam eksplorasi geologi, penelitian arkeologi, deteksi objek terkubur, serta pengembangan metode pencitraan bawah permukaan.
Namun, hasil survei sangat dipengaruhi kondisi tanah, karakteristik target, kemampuan sensor, dan jarak antena dari permukaan. Berikut beberapa fungsi drone GPR beserta hal yang perlu diperhatikan dalam penerapannya.
1. Eksplorasi Geologi
Dalam bidang geologi, drone GPR berpotensi digunakan untuk membantu mempelajari struktur dan susunan material di bawah permukaan tanah. Data radar dapat memperlihatkan pantulan dari batas antarlapisan material sehingga peneliti bisa mengidentifikasi perubahan struktur bawah permukaan pada lokasi survei.
Metode ini juga telah diteliti untuk aplikasi geologi teknik, termasuk analisis kedalaman batuan dasar di bawah endapan material pada lereng yang sulit dijangkau. Frekuensi antena turut memengaruhi hasil karena frekuensi lebih rendah umumnya mendukung penetrasi lebih dalam, sedangkan frekuensi lebih tinggi dapat memberikan detail lebih baik pada target dangkal. Kandungan air dan konduktivitas tanah juga memengaruhi perambatan gelombang radar.
2. Survei Arkeologi
Dalam penelitian arkeologi, drone GPR dapat membantu mencari indikasi struktur atau peninggalan yang terkubur tanpa harus langsung menggali area penelitian. Teknologi ini berpotensi berguna ketika medan terlalu kasar, vegetasi menyulitkan survei, atau akses ke lokasi terbatas. Meskipun begitu, penggunaan drone untuk survei arkeologi tetap memiliki keterbatasan, terutama karena antena tidak bersentuhan langsung dengan tanah.
Jarak antara antena dan permukaan dapat menyebabkan kehilangan energi sinyal, sehingga pantulan dari objek terkubur menjadi lebih lemah. Kondisi tanah yang basah juga dapat memperburuk hasil pengukuran. Karena itu, drone GPR lebih tepat dipertimbangkan sebagai metode pendukung untuk survei awal atau pemetaan area potensial, sedangkan pemeriksaan berbasis darat dapat diperlukan ketika penelitian membutuhkan detail yang lebih tinggi.
3. Deteksi Objek Terkubur
Drone GPR berpotensi membantu mendeteksi objek yang terkubur, termasuk benda berbahaya seperti ranjau dan sisa amunisi yang belum meledak. Sensor radar menangkap pantulan gelombang elektromagnetik dari perubahan sifat material di bawah permukaan tanah. Data tersebut kemudian dianalisis untuk mengidentifikasi anomali yang mungkin menunjukkan keberadaan objek atau perbedaan struktur tanah.
Penggunaan drone juga memungkinkan pengumpulan data di area yang sulit dijangkau atau berisiko bagi petugas jika harus melakukan pemeriksaan secara langsung. Meski demikian, anomali yang muncul pada data radar tidak selalu menandakan keberadaan objek tertentu karena hasil deteksi dipengaruhi oleh lapisan tanah, kelembapan, kedalaman target, dan karakteristik material.
Sebuah penelitian tentang pencarian lokasi persembunyian peninggalan Perang Dunia II menggunakan drone GPR menemukan sejumlah anomali dangkal, tetapi belum memperoleh bukti konklusif mengenai struktur yang dicari. Oleh karena itu, hasil survei sebaiknya digunakan sebagai informasi pendukung dan bukan jaminan bahwa semua objek telah ditemukan. Khusus di area yang diduga mengandung bahan peledak, pemeriksaan harus mengikuti prosedur keselamatan dan dilakukan oleh tenaga yang kompeten.
4. Penelitian dan Pemetaan Bawah Permukaan
Selain digunakan untuk survei di lapangan, drone GPR juga dimanfaatkan dalam penelitian untuk mengembangkan sistem radar dan metode pencitraan bawah permukaan. Salah satu teknik yang dikaji adalah GPR-SAR (Ground-Penetrating Radar Synthetic Aperture Radar), yaitu metode yang mengolah data radar dari lintasan pengukuran untuk membentuk citra objek di bawah permukaan tanah.
Penelitian pada sistem UAV-GPR turut mencakup pengembangan metode untuk meningkatkan fokus citra, memperbaiki ketepatan posisi target, serta mengurangi distorsi yang muncul akibat perubahan orientasi antena selama drone terbang. Agar citra radar lebih mudah dianalisis, proses pengumpulan data perlu memperhatikan posisi dan ketinggian drone, kestabilan penerbangan, jalur survei, serta karakteristik antena yang digunakan.
Data hasil pengukuran selanjutnya dapat melalui pemrosesan sinyal dan koreksi posisi sebelum digunakan untuk menganalisis target di bawah permukaan. Penelitian mengenai GPR-SAR menunjukkan bahwa peningkatan metode pemrosesan dapat membantu meningkatkan kemampuan deteksi dalam skenario pengujian tertentu.
Baca juga: Apa Itu Drone Jamming: Teknologi Anti-Drone untuk Keamanan Wilayah Udara
Keterbatasan Drone GPR
Meskipun dapat membantu survei bawah permukaan tanpa mengharuskan petugas menjangkau seluruh area secara langsung, drone GPR memiliki sejumlah keterbatasan teknis yang perlu diperhatikan. Faktor seperti ketinggian antena hingga kondisi tanah dapat memengaruhi kualitas data dan hasil deteksi. Berikut beberapa keterbatasan drone GPR yang perlu dipahami sebelum digunakan:
- Ketinggian Antena: Jarak antena dari tanah dapat mengurangi kekuatan sinyal dan kontras antara target dengan material di sekitarnya.
- Kondisi Tanah: Tanah dengan konduktivitas tinggi, seperti tanah kaya lempung atau mengandung banyak air dalam kondisi tertentu, dapat menghambat penetrasi gelombang radar.
- Akurasi Posisi dan Jalur Penerbangan: Perubahan ketinggian, orientasi antena, penyimpangan lintasan, dan kesalahan posisi dapat memengaruhi pengolahan serta interpretasi data.
- Identifikasi Target: GPR tidak menghasilkan foto langsung objek yang terkubur. Respons radar juga dapat menyerupai struktur alami atau material lain sehingga hasilnya perlu dianalisis berdasarkan kondisi geologi, karakteristik radargram, dan informasi lokasi. Verifikasi tambahan mungkin diperlukan untuk memastikan keberadaan target.
Baca juga: Mengenal Apa Itu Sistem Anti Drone sebagai Solusi Keamanan Udara Modern
Penutup
Drone GPR menjadi solusi teknologi yang membantu survei bawah permukaan dengan lebih fleksibel, terutama di area yang sulit dijangkau atau berisiko bagi petugas. Meski memiliki keterbatasan dalam penetrasi sinyal dan identifikasi target, teknologi ini dapat mendukung berbagai kebutuhan seperti pemetaan bawah tanah, penelitian, hingga deteksi objek terkubur.
Dengan perencanaan survei dan pengolahan data yang tepat, drone GPR dapat menjadi salah satu pilihan untuk meningkatkan efisiensi pekerjaan di lapangan. Jika Anda sedang mencari drone untuk kebutuhan survei dan pemetaan profesional, Doran Corporate Hub siap membantu Anda menemukan solusi yang sesuai. Hubungi customer service melalui WhatsApp untuk mendapatkan informasi produk dan konsultasi lebih lanjut!
